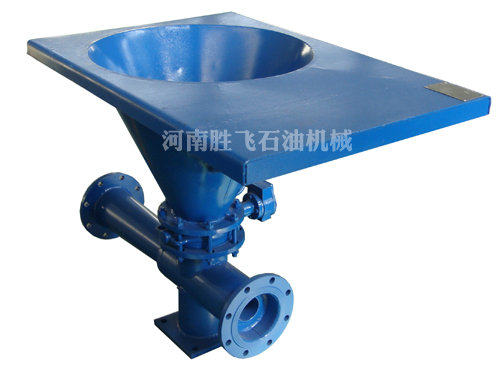

射流混漿器
射流混漿器一般與剪切泵配合使用,主要用來混合鉆井液中不易分散的化學藥品。由于它的出口壓力大,可以安裝在泥漿循環罐面以下。
一、用途及結構組成
鉆井液射流混合漏斗是鉆井液固控系統的重要組成部分,是最常用的一種配液裝置。在發生井噴的緊急情況下,可以利用鉆井液射流混合漏斗在最短的時間內,均勻的混合大量的加重材料。
二、工作原理
液體由噴咀噴出后,經混合室,進入剪切管,物料由漏斗加入混合室,在噴咀噴出的液流帶動下進入剪切管,并在此過程中得到分散和混合,混合后的液體流出剪切管后進入鉆井液罐。剪切管是一根按一定曲面逐漸擴張的空心管,它的主要作用是增加液體在管內的剪切力,以便物料更好地進行分散和提高混合后液體的壓力,以便進入循環罐。
剪切管實際上利用了伯努利效應。混合室內由于液體從噴咀以高速噴出,此時壓力低;液體進入剪切管后,由于截面逐漸變大,速度變小,于是壓力升高。

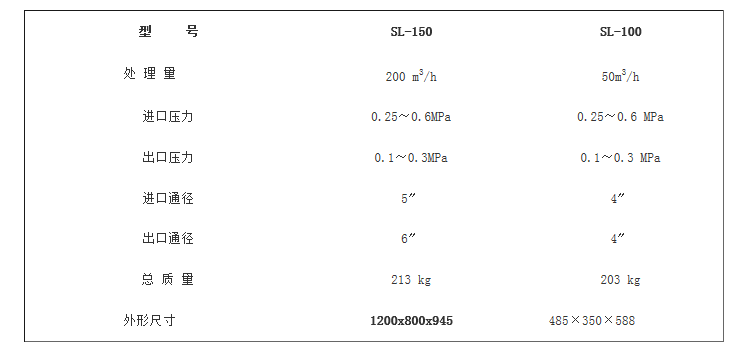

三、主要參數
3.1最大處理量:200m3/h
3.2進口壓力:0.35~0.45MPa
3.3固相混合速重晶石大于:300kg/min
3.4澎潤土大于:150kg/min
3.5外型尺寸1200x800x945
3.6重 量: 213㎏
四、安裝調試
4.1鉆井液射流混合漏斗進口與砂泵的出口管線連接,出口進入鉆井液罐。
4.2進、出口均用6″法蘭連接。
4.3射流混漿漏斗的底板固定要牢固。
4.4射流混合漏斗安裝不能過高,安裝的越高,混合能力越低。
4.5配用砂泵的技術性能要與射流混合漏斗相匹配。
